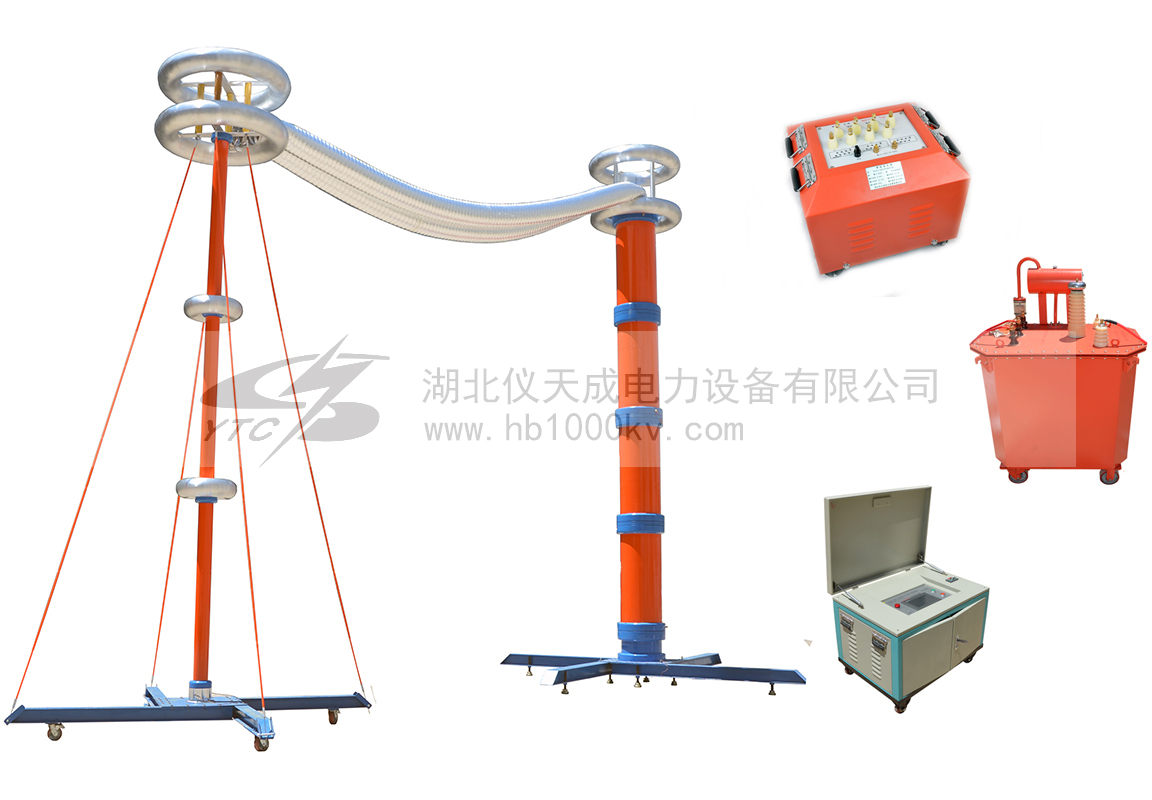

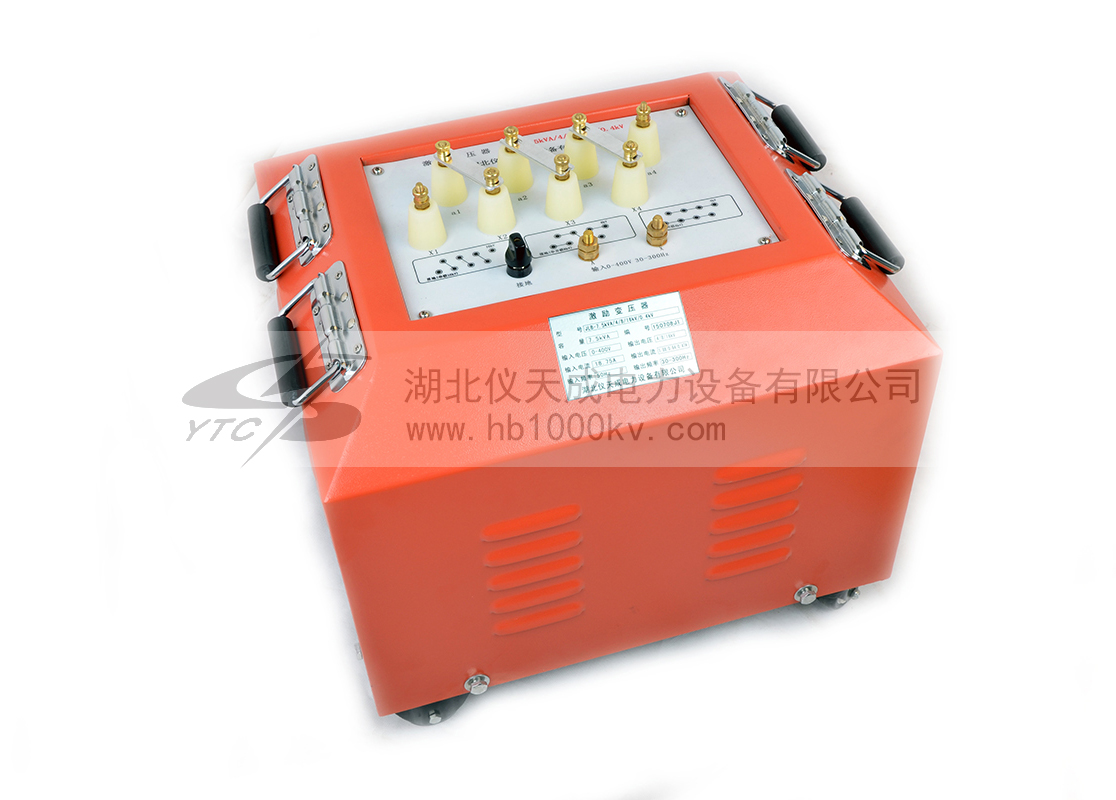

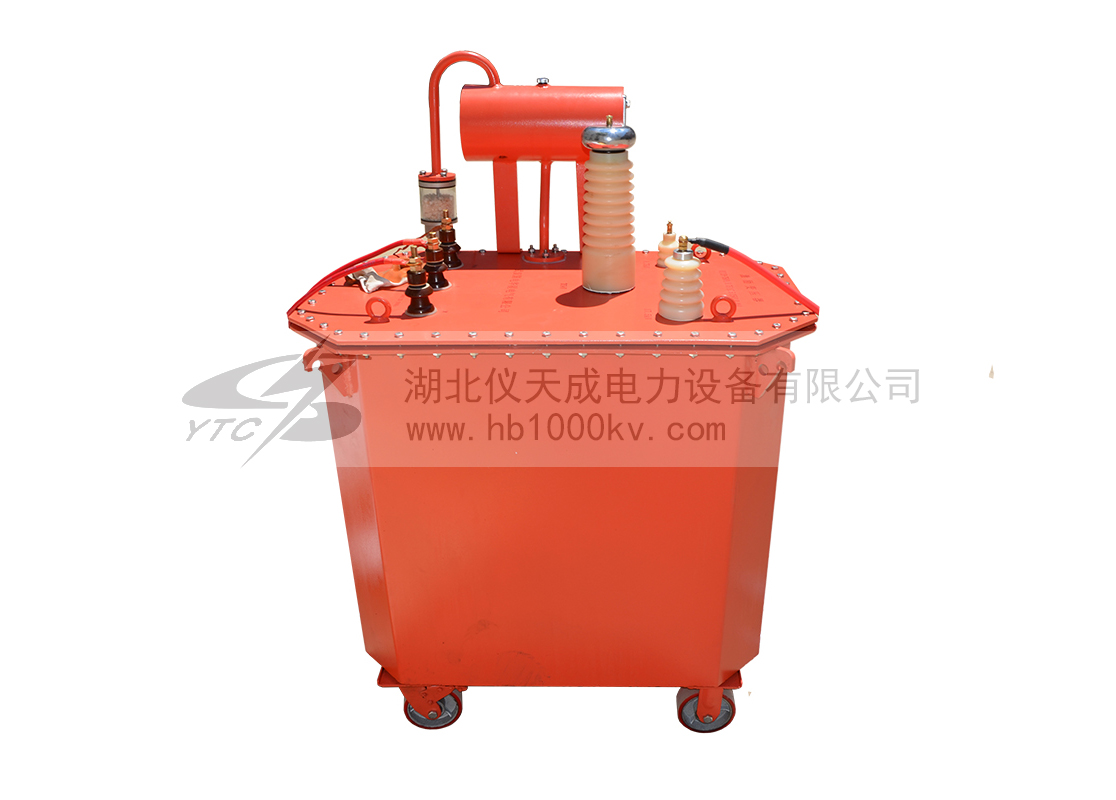

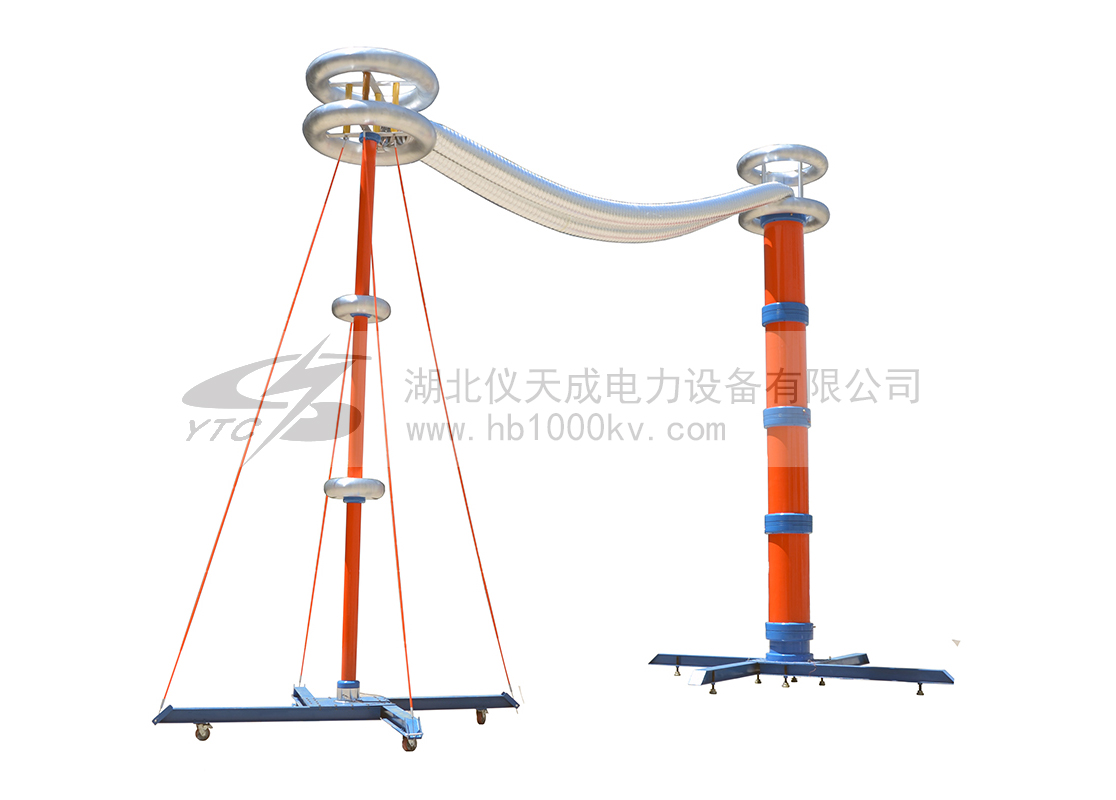

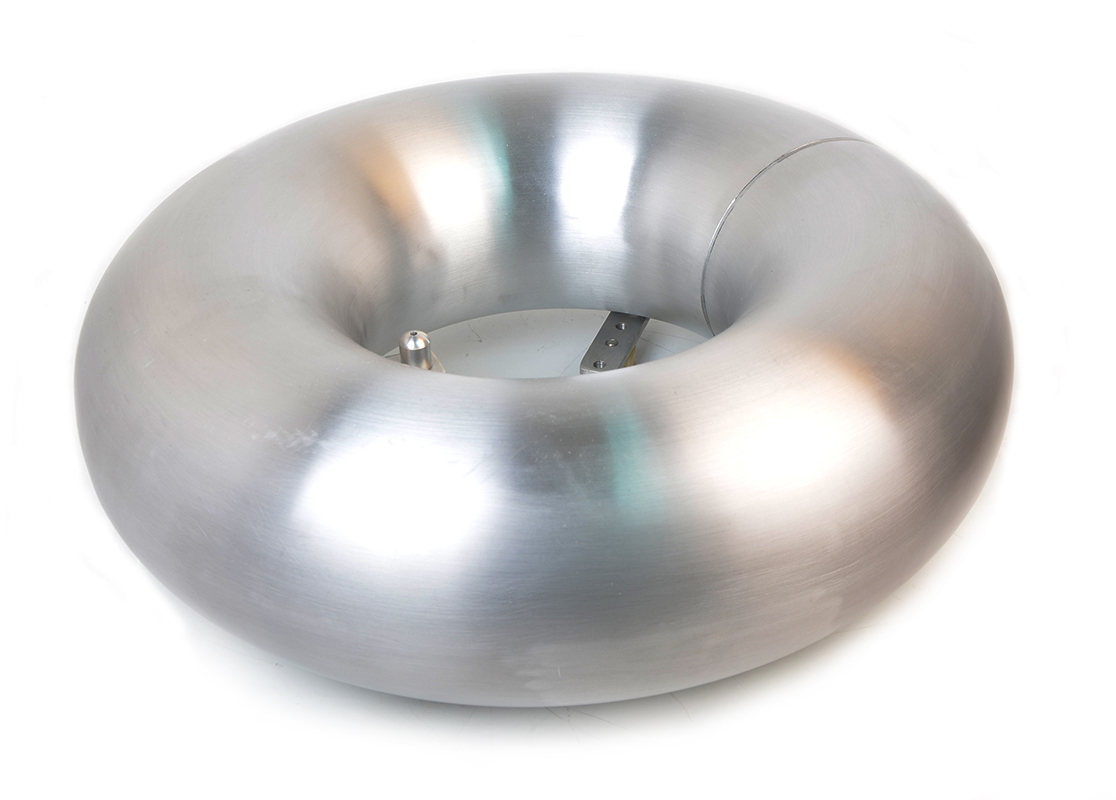

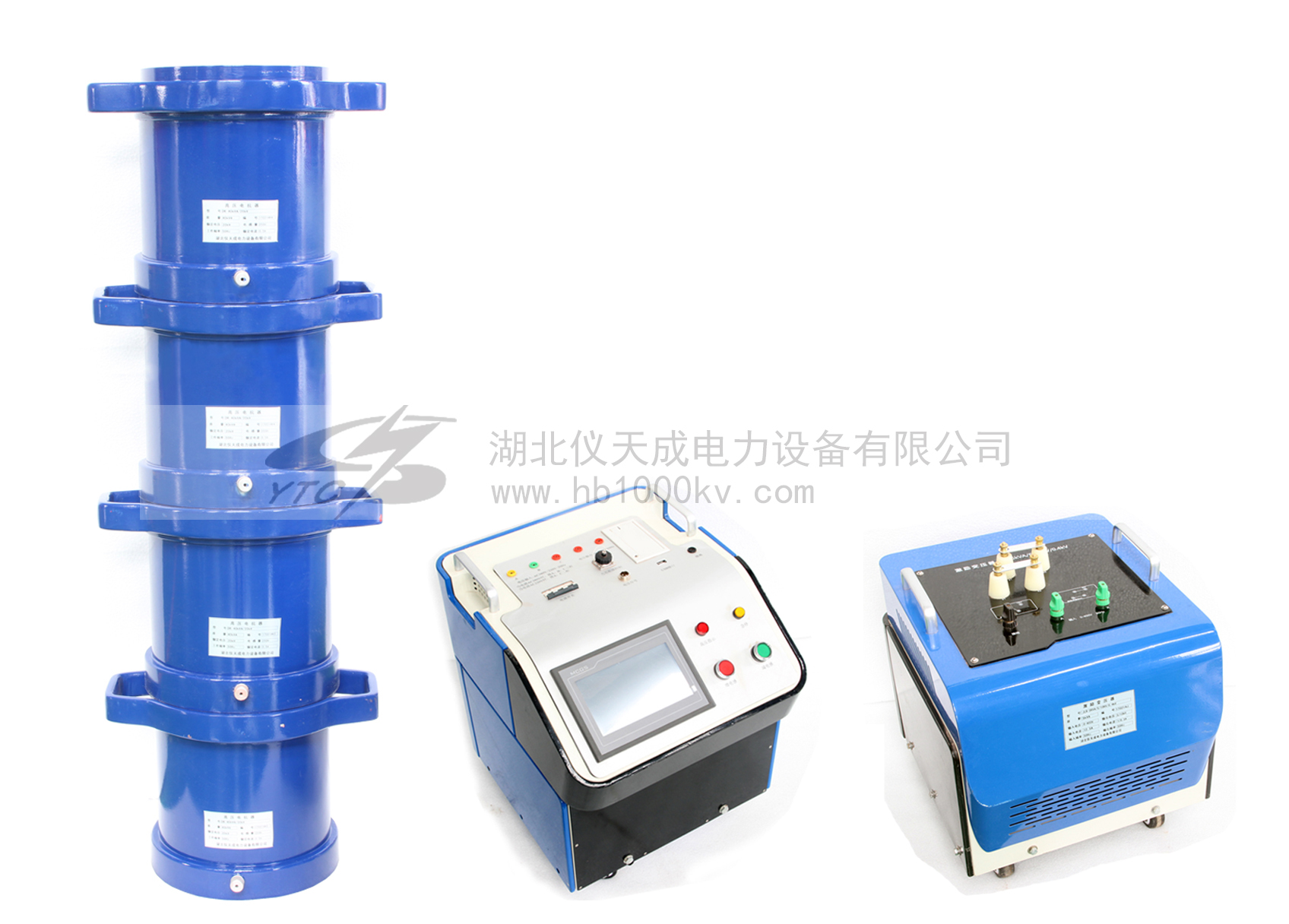

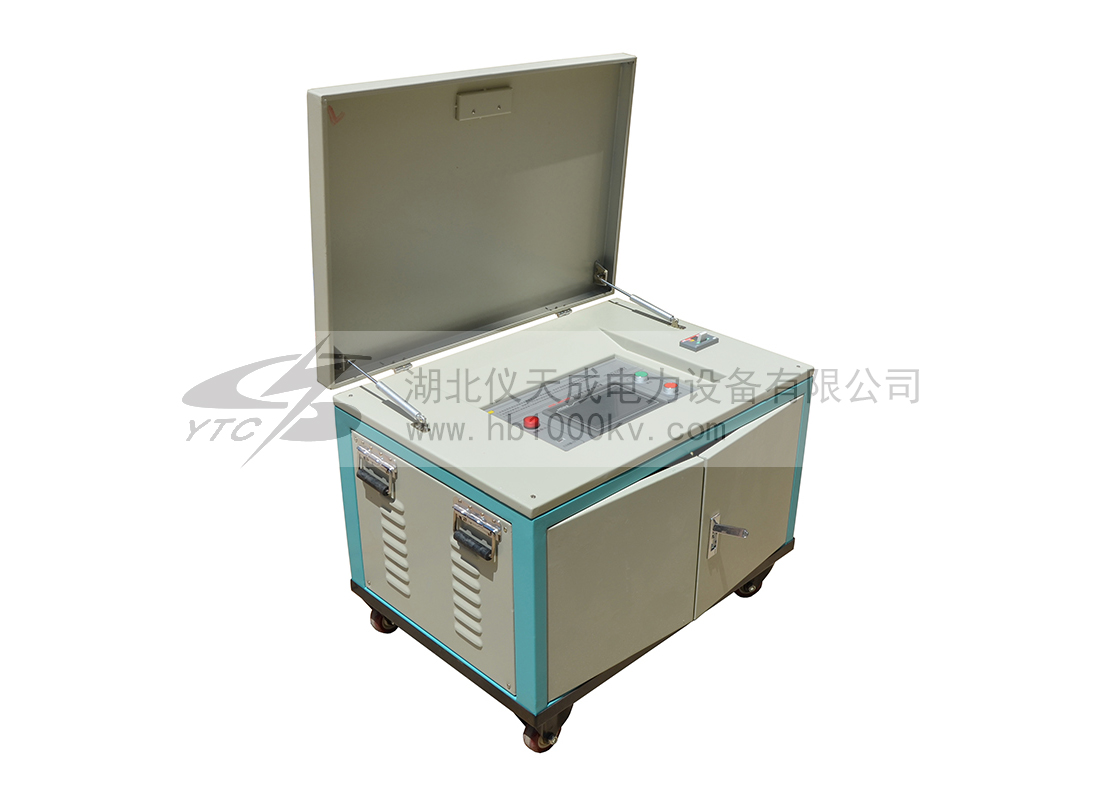

YTC850變電站電氣設備串聯諧振交流耐壓試驗裝置

YTC850變電站電氣設備交流耐壓試驗裝置適用于變壓器、斷路器、開關、GIS系統、電纜、套管、絕緣子等設備的交流耐壓試驗。
- 所需電源容量小，所需電源功率只有試驗容量的1/Q
- 體積小，重量輕，一般為普通試驗裝置的1/3~1/5
- 變頻電源保護功能強，穩定性好，具備多種工作模式，操作方便
- 諧振電抗器采用多只方式，積木式組合，配置靈活，擴展功能強

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

產品簡介：
串聯諧振交流耐壓試驗裝置適用于變壓器、斷路器、開關、GIS系統、電纜、套管、絕緣子等設備的交流耐壓試驗。具備高壓過壓保護、低壓過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能。既可滿足高電壓、小電流的設備試驗條件要求，又可滿足低電壓、大電流的設備試驗條件要求，具有較寬的適用范圍。
交流耐壓試驗裝置的頻率調節，分為粗調和細調，并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移；所需電源容量小，試驗所需的電源功率只有試驗容量的1/Q；體積小，重量輕，為普通試驗裝置的1/3-1/5；諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效防止了諧波峰值對試品的誤擊穿；具備多種工作模式，采用220V或380V單相電源，方便現場取電；多只方式，積木式組合，可串可并操作簡單，方便現場使用。

產品別稱：串聯諧振、調頻串聯諧振、串聯諧振耐壓試驗裝置、串聯諧振試驗設備、電纜耐壓試驗裝置、工頻耐壓試驗裝置、調頻諧振、調頻串聯諧振電纜耐壓試驗設備。

產品特征：
1、所需電源容量大大減小，試驗所需的電源功率只有試驗容量的1/Q。
2、體積小，重量輕，一般為普通試驗裝置的1/3-1/5；
3、諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。
4、變頻電源保護功能強，穩定性好；具備具備全自動（自動調諧、自動升壓）、全手動（手動調諧、手動升壓）以及半自動（自動調諧、手動升壓及手動調諧、自動升壓）的多種工作模式，可任意切換使用，操作方便；采用220V或380V單相電源，方便現場取電。
5、配置靈活，擴展功能強。諧振電抗器采用多只方式，積木式組合，可串可并，滿足多種試品的試驗要求，更方便現場使用。
6、大屏幕觸摸LED液晶彩屏和外接鼠標直接完成各種參數的設置，試驗結果可保存、打印、上傳、回查等。

技術參數 TECHNICAL PARAMETERS

基本技術參數：

項目	技術參數
額定試驗容量	0～5000kVA
諧振電壓	0～1000kV
頻率調節范圍	20～300Hz
系統測量精度	1.0級
頻率調節分辨率	0.01Hz
不穩定度	≤0.05%
輸出波形	正弦波
波形畸變率	≤0.5%
噪聲	≤60dB
電抗器Q值	30～90
工作制	滿功率輸出下，連續工作時間60min
電源輸入	380V±10%三相或 220V±10%單相(10kW以下),50Hz
環境溫度	-10℃～45℃
工作濕度	≤90%
海拔高度	≤3000m

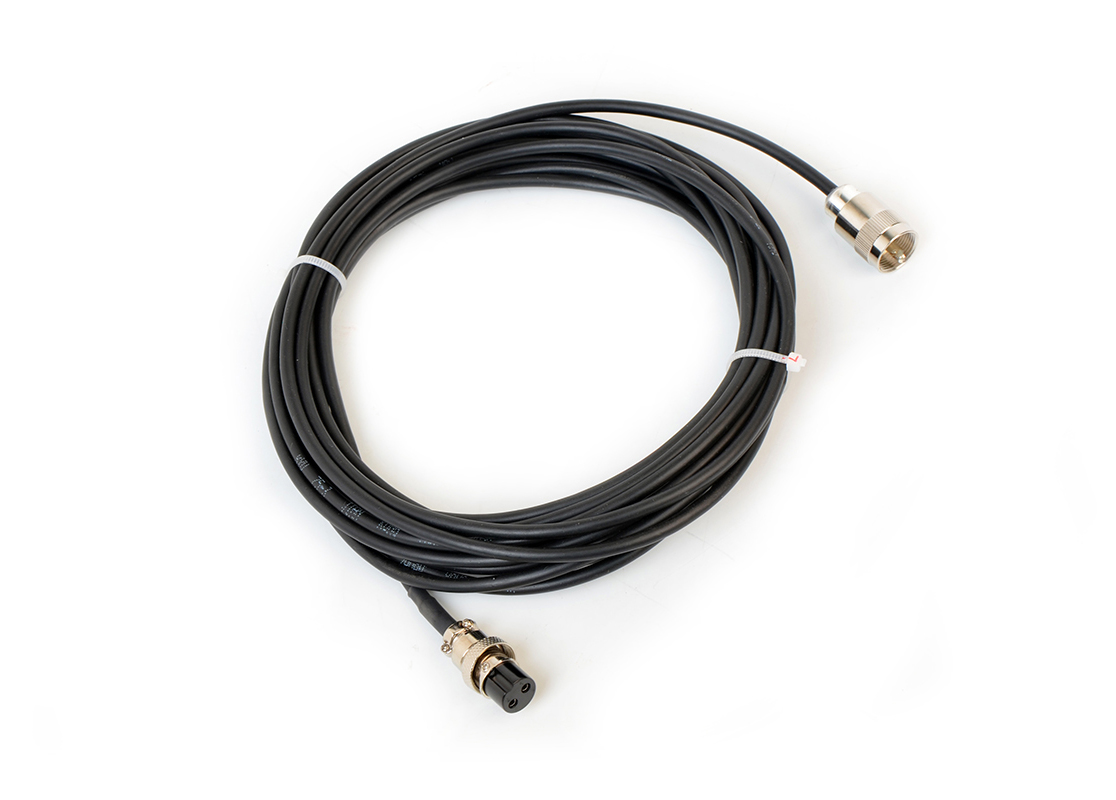

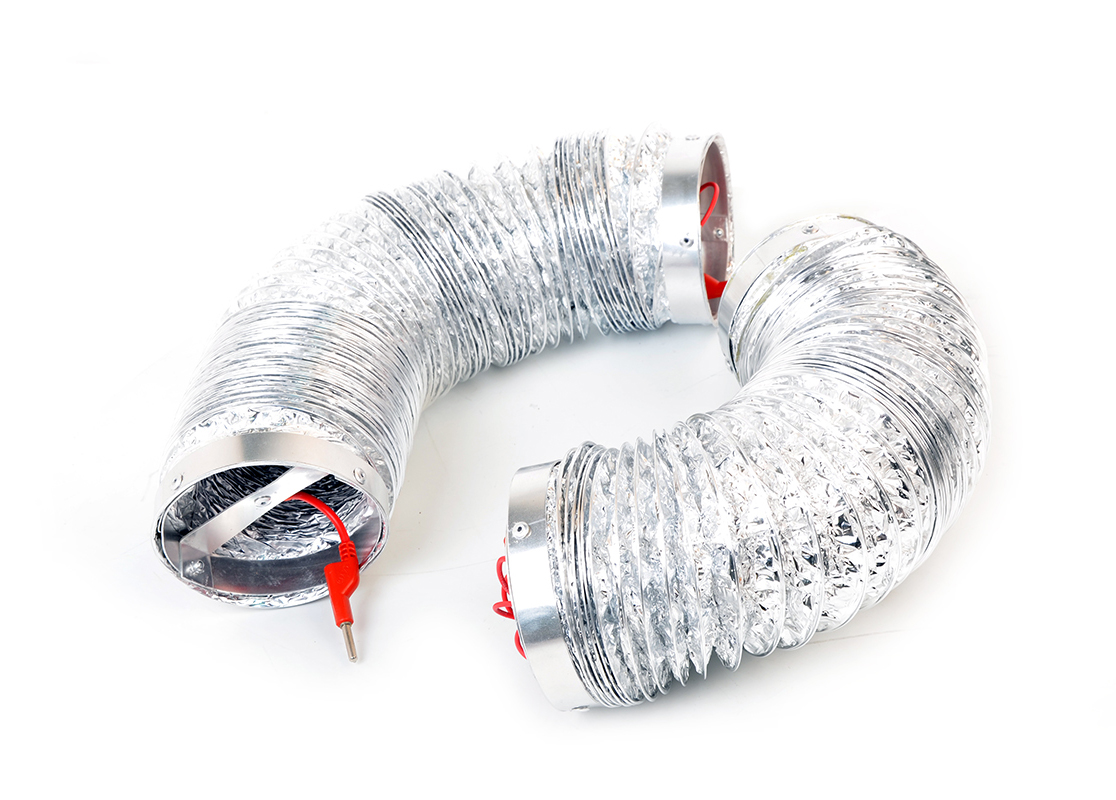

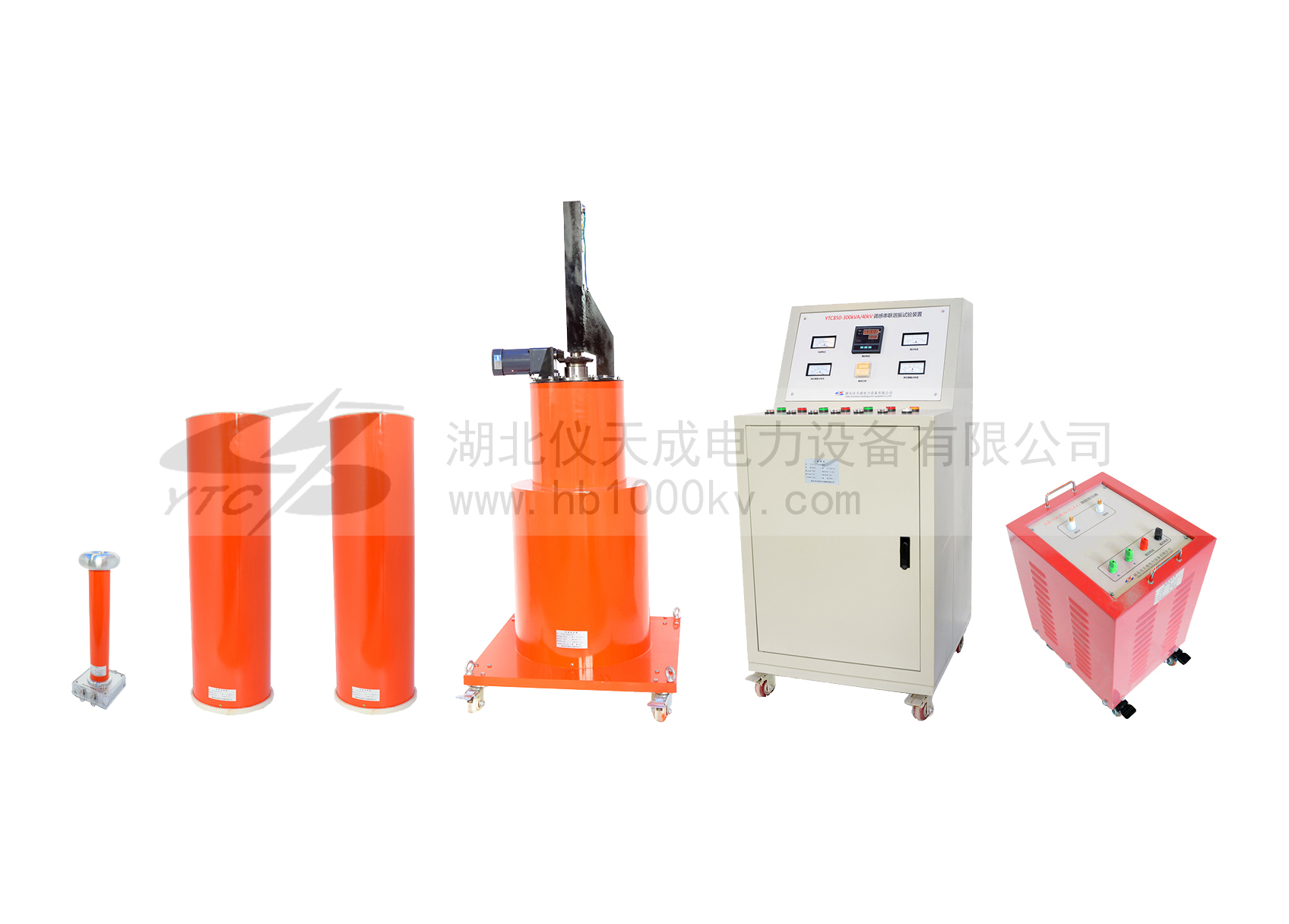

YTC850變電站電氣設備交流耐壓試驗裝置系列產品配置及適用范圍：

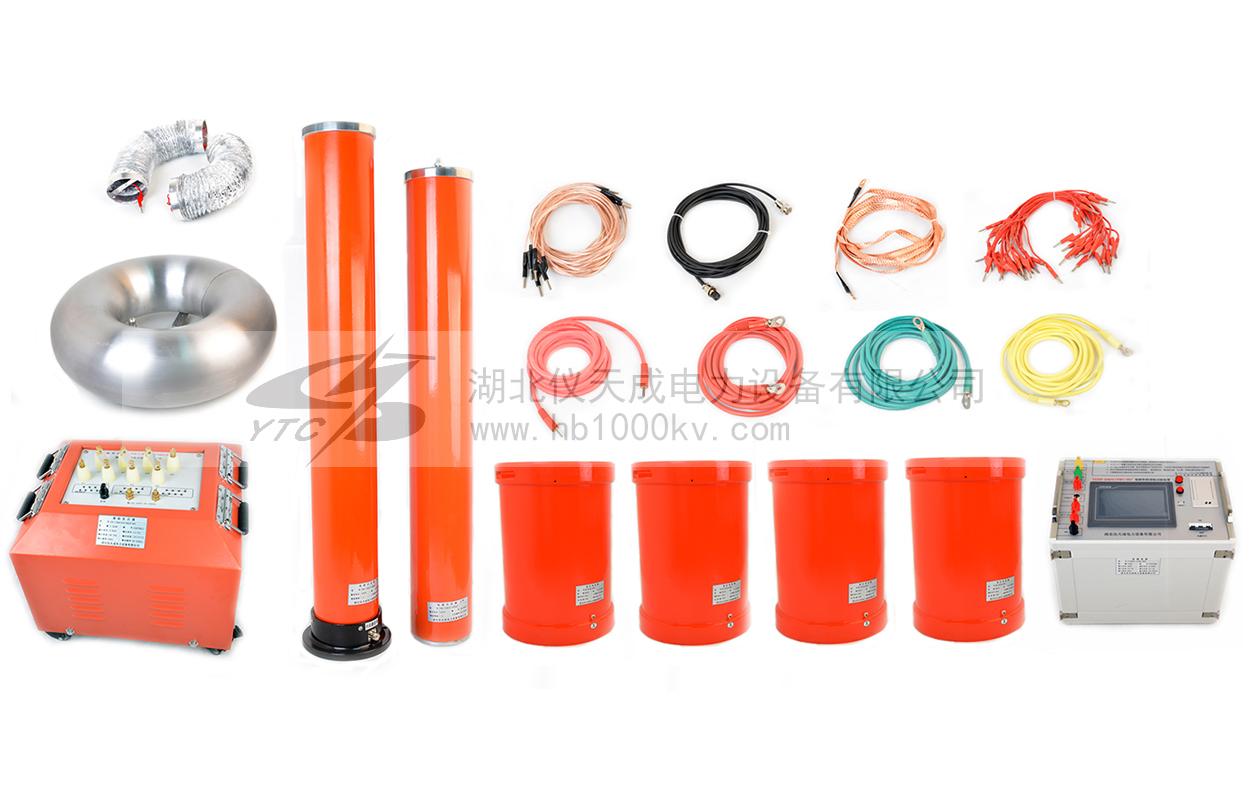

產品型號名稱	變頻電源1臺	勵磁變壓器1臺	諧振電抗器	分壓器1臺	試品對象適用范圍
YTC850-108/108-54	6kW	6kVA	27kV/1A/4臺	100kV	31500kVA/35kV及以下電力變壓器
					10kV/35kV斷路器及閉母線、絕緣子
					10kV(300m㎡)電纜2000m
					35kV(300m㎡)電纜800m
YTC850-135/108	7.5kW	7.5kVA	27kV/1.25A/4臺	100kV	10kV(300m㎡)電纜3000m
					35kV(300m㎡)電纜1000m
					35kV開關、絕緣子等
YTC850-216/108	10kW	10kVA	27kV/2A/4臺	100kV	35kV(300m㎡)電纜1500m
					10kV(300m㎡)電纜4000m
					35KV斷路器、GIS、隔離開關、CT、PT等
YTC850-216/216	10kW	10kVA	36kV/1A/6臺	200kV	110kV斷路器及GIS
					35kV斷路器、GIS、隔離開關、CT、PT等
					35kV(300m㎡)電纜1200m
					10kV(300m㎡)電纜4000m
					63000kVA/110kV及以下電力變壓器
YTC850-270/270	15kW	15kVA	45kV/1A/6臺	270kV	63000kVA/110kV及以下電力變壓器
					35kV(300m㎡)電纜1000m
					10kV(300m㎡)電纜3000m
					110kV斷路器、GIS、隔離開關、線路絕緣子等
YTC850-648/270/135	25kW	25kVA	45kV/1.6A/9臺	300kV	110kV(300m㎡)電纜1000m
					35kV(300m㎡)電纜2000m
					10kV(300m㎡)電纜4000m
					63000kVA/110kV及以下電力變壓器
					110kV斷路器、GIS、開關、線路絕緣子等
YTC850-810/270	30kW	30kVA	45kV/2A/9臺	300kV	110kV套管、GIS、支柱絕緣子、隔離開關
					330kV/370MVA以下變壓器中性點耐壓
					110kV(630m㎡)電纜1000m
					35kV(400m㎡)電纜2000m
					10kV(300m㎡)電纜4000m
					100MW/110kV及以下全絕緣主變壓器
					10kV/135MW火力發電機交流耐用試驗
YTC850-405/108	24kW	24kVA	27kV/2.5A/6臺	100kV	10kV（300m㎡）電纜5000m
