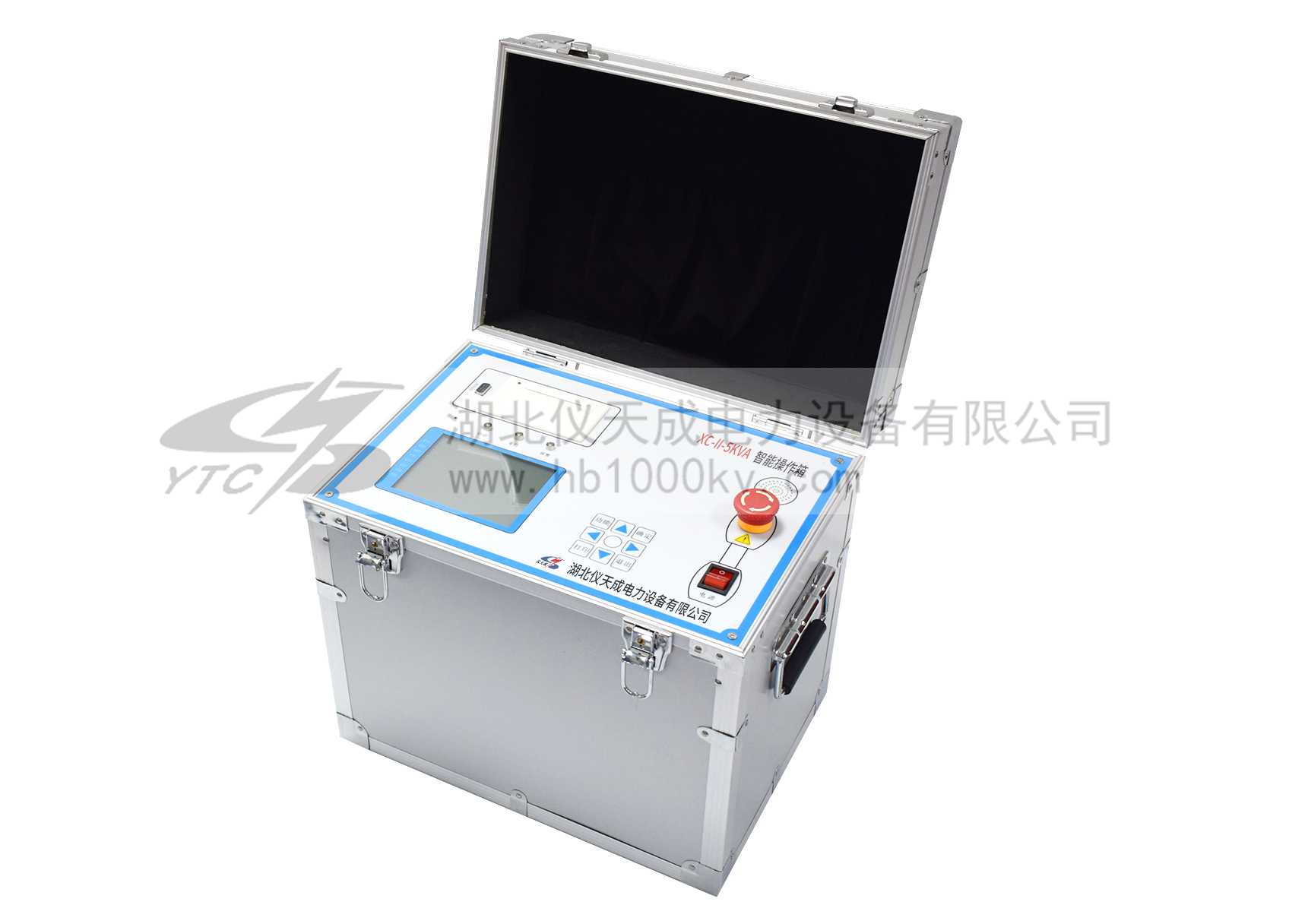

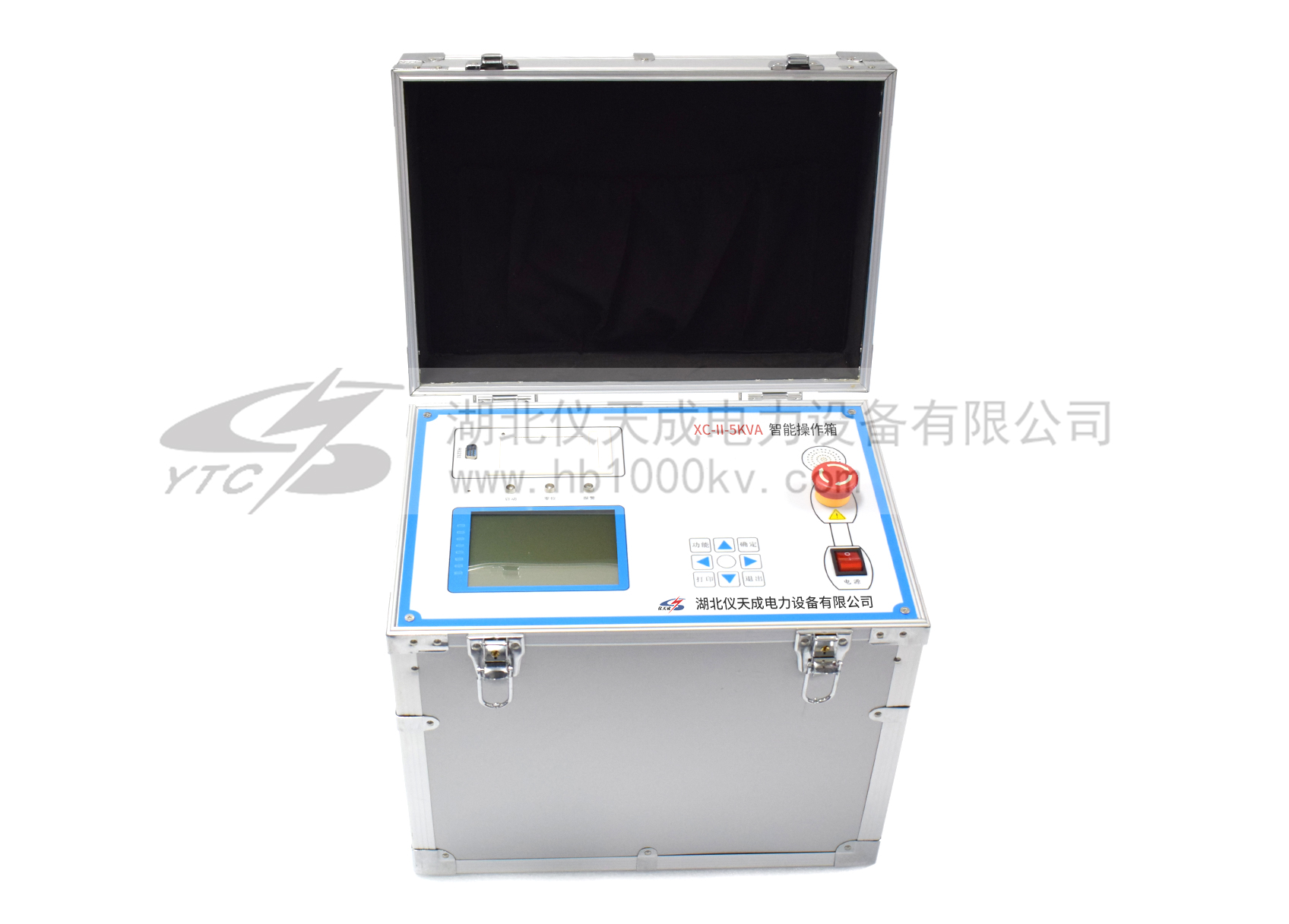

| 控制箱使用條件 |
（1）工作場所應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和腐蝕性介質。 （2）環境溫度 -20～+50℃ （3）環境濕度 ≤85% RH（無凝結水） |
| 控制箱（臺）參數：（常規參數見下表） |
（1）計時范圍：0-999S （2）電壓精度 ≤1.5% ±1個字(F.S) （3）電流精度 ≤1.5% ±1個字(F.S) |
| 規格 | 容量 | 輸 入 電 源 | 輸 出 電 壓 | 重量 | |||
| 相數 | （V） | （A） | （V） | （A） | |||
| 2/220 | 2 | 1 | 220 | 10 | 0-250 | 8 | 14 |
| 3/220 | 3 | 1 | 220 | 15 | 0-250 | 12 | 16 |
| 5/220 | 5 | 1 | 220 | 25 | 0-250 | 20 | 18 |
| 10/220 | 10 | 1 | 220 | 50 | 0-250 | 40 | 80 |
| 15/380 | 15 | 2 | 380 | 37.5 | 0-430 | 34.8 | 90 |
| 20/380 | 20 | 2 | 380 | 50 | 0-430 | 46.5 | 100 |
| 25/380 | 25 | 2 | 380 | 62.5 | 0-430 | 58.1 | 120 |
| 30/380 | 30 | 2 | 380 | 75 | 0-430 | 69.7 | 140 |
| 50/380 | 50 | 2 | 380 | 125 | 0-430 | 116.2 | 160 |
| 100/380 | 100 | 2 | 380 | 250 | 0-430 | 232.5 | 250 |
|
規格 |
容量 kVA |
低壓側 | 高壓側 | 高壓側（交直流變壓器） | 測量變比 | 60分鐘溫升℃ | 阻抗電壓％ |
空載電流 ％ |
質量 kg |
|||
|
電壓 V |
電流 A |
交流輸出 | 直流輸出 | |||||||||
| 電壓kV | 電流 | 電壓kV | 電流 | |||||||||
| 1.5/50 | 1.5 | 200 | 7.5 | 50 | 30 | 70 | 21.4 | 500 | 50 | 10 | <4 | 19.5 |
| 3/50 | 3 | 200 | 15 | 50 | 60 | 70 | 42.9 | 500 | 50 | 10 | <4 | 27 |
| 5/50 | 5 | 200 | 25 | 50 | 100 | 70 | 71.4 | 500 | 50 | 10 | <4 | 52 |
| 10/50 | 10 | 200 | 50 | 50 | 200 | 70 | 142.9 | 500 | 50 | 10 | <4 | 80 |
| 15/50 | 15 | 400 | 37.5 | 50 | 300 | 70 | 214.3 | 500 | 50 | 8 | <4 | 120 |
| 20/50 | 20 | 400 | 50 | 50 | 400 | 70 | 285.7 | 500 | 50 | 8 | <4 | 140 |
| 30/50 | 30 | 400 | 75 | 50 | 600 | 70 | 428.6 | 500 | 50 | 8 | <4 | 155 |
| 50/50 | 50 | 400 | 125 | 50 | 1000 | 70 | 714.3 | 500 | 50 | 8 | <4 | 184 |
| 10/100 | 10 | 200 | 50 | 100 | 100 | 140 | 71.4 | 1000 | 50 | 10 | <4 | 135 |
| 15/100 | 15 | 400 | 37.5 | 100 | 150 | 140 | 107.1 | 1000 | 50 | 8 | <4 | 150 |
| 20/100 | 20 | 400 | 50 | 100 | 200 | 140 | 142.9 | 1000 | 50 | 8 | <4 | 215 |
| 30/100 | 30 | 400 | 75 | 100 | 300 | 140 | 214.3 | 1000 | 50 | 8 | <4 | 250 |
| 50/100 | 50 | 400 | 125 | 100 | 500 | 140 | 357.1 | 1000 | 50 | 8 | <4 | 290 |
| 10/150 | 10 | 200 | 50 | 100 | 66.7 | 140 | 47.6 | 1500 | 50 | 10 | <4 | 180 |
| 15/150 | 15 | 400 | 37.5 | 150 | 100 | 210 | 71.4 | 1500 | 50 | 8 | <4 | 200 |
| 20/150 | 30 | 400 | 50 | 150 | 133.3 | 210 | 95.2 | 1500 | 50 | 8 | <4 | 220 |
| 30/150 | 30 | 400 | 75 | 150 | 200 | 210 | 142.9 | 1500 | 50 | 8 | <4 | 280 |
| 50/150 | 50 | 400 | 125 | 150 | 333.3 | 210 | 238.1 | 1500 | 50 | 8 | <4 | 340 |
